Cómo  Soldar y Desoldar componentes de Montaje Superficial SMD en circuito Impreso sin Dañarlo

Cómo Manejar un Multímetro Análogo

Manejo Multímetro Digital

La Corriente Eléctrica

Medición de la Corriente Eléctrica

GENERACIÓN DE ENERGÍA ELECTRICA Y SU IMPACTO EN EL MEDIOAMBIENTE

OWC CIRCUITOS EN AC UNAL

OWC Circuitos en AC UNAL Capítulo 1: ANÁLISIS DE ESTADO SENOIDAL PERMANENTE
Leccion 1: Introducción. Lección 2: Respuesta forzada. Leccion 3: Fasor. Lección 4: Relaciones fasoriales para R,L y C. Lección 5: Diagramas fasoriales.
Capítulo 2 : ANÁLISIS DE POTENCIA EN CIRCUITOS AC
Lección 1: Introducción. Lección 2: Potencia instantánea. Lección 3: Potencia promedio. Lección 4: Valores eficaces de corriente y tensión. Lección 5: Potencia aparente y factor de potencia. Lección 6: Potencia compleja.
Capítulo 3: CIRCUITOS POLIFÁSICOS
Lección 1: Introducción. Lección 2: Sistemas polifásicos. Lección 3: Sistemas bifásicos. Lección 4: Sistema trifásico. Lección 5: Conexión estrella o Y. Lección 6: Conexión Delta
Capítulo 4: FRECUENCIA COMPLEJA
Leccion 1: Introducción. Lección 2: Frecuencia compleja. Leccion 3: La función de excitación senoidal amortiguada. Lección 4: Z(s) y Y(s) Lección 5: La respueta en frecuencia como función de sigma. Lección 6: El plano de la frecuencia compleja. Lección 7: Respuesta natural en el plano S. Lección 8: Síntesis de la razón de voltaje H(s)=Vsalida/Ventrada.
Capítulo 5: RESPUESTA EN FRECUENCIA
Leccion 1: Introducción. Lección 2: Resonancia en paralelo. Lección 3: Resonancia en serie. Lección 4: Otras formas resonantes. Lección 5: Cambio de escala.
Capítulo 6: DIAGRAMAS DE BODE
Leccion 1: Introducción. Lección 2: El neper y el decibel. Leccion 3: Transmitancias constantes. Lección 4: Término F(s)=a/s. Lección 5: Término F(s)=b/(s+b). Lección 6: Raíces complejas. Lección 7: Términos recíprocos.
Capítulo 7: CIRCUITOS ACOPLADOS MAGNÉTICAMENTE
Leccion 1: Introducción. Lección 2: Inducción Mutua. Leccion 3: Convención de los puntos. Lección 4: Consideraciones de energía. Lección 5: El transformador.
Capítulo 8: REDES DE DOS PUERTOS
Leccion 1: Introducción. Lección 2: Redes de un puerto. Leccion 3: Parámetros de admitancia. Lección 4: Parámetros de impedancia. Lección 5: Parámetros híbridos. Lección 6: Parámetros de transmisión. Lección 7: Redes equivalentes.
Capítulo 9: FILTROS PASIVOS
Leccion 1: Introducción. Lección 2: Tipos de filtros. Leccion 3: Filtros pasa altos. Lección 4: Filtros pasa bajos. Lección 5: Filtros pasa banda y corte de banda. Lección 6: Filtros de Butterworth. Lección 7: Filtros de Chebyshev.
Capítulo 10: TRANSFORMADA DE LAPLACE
Leccion 1: Introducción. Lección 2: Definición. Lección 3: Teoremas y propiedades de la transformada I. Leccion 4: Teoremas y propiedades de la transformada II. Lección 5: Transformadas de funciones comunes. Lección 6: Ejemplos de aplicación de la transformada de laplace.
Anexo: CIRCUITOS NO LINEALES
Anexo : Documento PDF, elementos no lineales.

Circuitmaker Portable

A petición de varios estudiantes dejo a disposición de mis seguidores y estudiantes el circuitmaker portable, el cual pueden descargar haciendo click en el siguiente enlace:
Circuitmaker Portable

Mantenimiento Electrónico Industrial

Libro de Mantenimiento Industrial

Mantenimiento Electrónico UNITECNICA

Riesgos Eléctricos

La electricidad es un riesgo al cual nos enfrentamos de forma habitual y sin apenas darnos cuenta, por ejemplo cada vez que usamos cualquier aparato eléctrico en nuestro hogar o puesto de trabajo. Además debemos tener en cuenta dos peligros principales añadidos, ya que la electricidad ni se ve ni se oye.

Los principales factores de riesgo eléctrico son:

-Contacto Eléctrico: es cuando el individuo entra en contacto con alguna parte en tensión, creando de esta forma una diferencia de potencial que da lugar a la electrocución del mismo con las correspondientes consecuencias (incluso el fallecimiento).

-Arco Eléctrico: este fenómeno se produce cuando dos partes a diferente potencial entran en contacto produciéndose un cortocircuito, el cual genera gran cantidad de calor (elevada temperatura) provocando en el individuo quemaduras de graves consecuencias (incluso el fallecimiento).

Situaciones de peligro a las que nos enfrentamos

Una vez que hemos visto los principales factores de riesgo eléctrico en esta primera parte del curso, en la segunda parte del curso veremos cuales son las situaciones más frecuentes de peligro a las que nos enfrentamos, tanto en nuestro hogares como en los puestos de trabajo.

En nuestros hogares, al igual que en nuestros puestos de trabajo. El factor del riesgo eléctrico es prácticamente el mismo, con la diferencia de los equipos o lugares donde estas situaciones de puedan producir.

Accidentes eléctricos más comunes

A continuación vamos a exponer algunos de los lugares más usuales donde se producen los accidentes eléctricos:

-Zonas húmedas: es en estos lugares donde principalmente se producen los accidentes eléctricos debido a la conductividad del agua con relación a la electricidad: baños, cocinas, saunas, piscinas, etc. Es por ello que el nivel de precaución debe aumentar considerablemente.

-Sustitución e instalación de componentes: cuando realizamos alguna pequeña reparación, sustituimos algún tipo de componente eléctrico (bombillas, tubos fluorescentes, interruptores, etc.) o instalamos algún nuevo equipo. Si no desconectamos la electricidad y poseemos los conocimientos apropiados, sin lugar a dudas estamos expuestos a un grave peligro por riesgo eléctrico.

-Problemas de terceros: en muchas ocasiones y aunque no vamos a entrar mucho en materia, otras instalaciones próximas y ajenas a la nuestra. Pueden provocarnos un accidente eléctrico (derivaciones a tierra) producidas por un deficiente mantenimiento o una mala ejecución de la instalación, ante esta situación debemos poner el tema en conocimiento de los organismos competentes (industria, empresa distribuidora eléctrica, etc.).

Elementos de Protección:

Para poder combatir y prevenir estos factores de riesgo, debemos disponer principalmente de tres sistemas de seguridad en nuestras instalaciones eléctricas:

-Puesta a tierra: parte de la instalación fundamental para el correcto funcionamiento de las protecciones de seguridad. Debemos tener en cuenta que todos los enchufes y puntos de alumbrado de nuestra instalación deben llevar su conductor de tierra, y de igual forma este debe ser debidamente conectado donde se precise y sea necesario. A modo de apunte diremos que el conductor de tierra en una instalación se identifica por sus colores significativos: "verde-amarillo".

-Protección diferencial: quizás esta sea la más importante, ya que también la podemos definir como: "Salvavidas". En el caso de una fuga a tierra de nuestra instalación, este elemento actúa desconectando el suministro eléctrico de nuestra instalación.

-Protección magneto-térmica: esta protección actúa por sobre-intensidades o cortocircuitos en la instalación, como su propio nombre indica cualquiera de estos dos fenómenos producen un aumento de la temperatura en este elemento. Provocando su apertura y aislando la instalación o parte de la misma que proteja debido a lo anteriormente explicado (sobre-intensidad o cortocircuito).

Solo debe operar en una instalación personal cualificado.

Con todo y con ello, el principal factor de seguridad de nuestra instalación es una buena ejecución de la misma. Por ello debemos tener siempre muy presente que la realización de cualquier instalación eléctrica o modificación de una ya existente, solo debe ser realizada por personal cualificado y autorizado a tal fin por los organismos competentes de cada país.

Cada año muere un numero muy elevado de personas en todo el mundo debido al penoso estado de las instalaciones eléctricas o por una mala ejecución de las mismas, no olvidemos que estamos poniendo en juego nuestra propia seguridad y la de nuestra familia o compañeros de trabajo.

Simulación de Circuitos con Circuitmaker 2000 Trial

Realizar la lectura de los siguientes recursos:

Generación de Energía y Basura Electrónica: http://www.eumed.net/rev/delos/09/rdce.htm

Video Flash Introducción a los Circuitos Eléctricos: http://platea.pntic.mec.es/curso20/34_flash/html8/

Conceptos Básicos de un circuito Eléctrico: http://edublogcircuitosac.blogspot.com/2010/09/conceptos-basicos-circuitos-electricos.html

Video Youtube  Leyes Básicas en Electrónica: http://www.youtube.com/watch?v=j9giTBc8VL8&feature=related

Conociendo componentes Electrónicos http://instrumentacionuan.wikispaces.com/Instrumentaci%C3%B3n

Ingresar al siguiente vínculo y descargar CIRCUITMAKER 2000 PROFESSIONAL

Una vez descargado descomprimir el archivo con wl programa WINRAR tal como se muestra a continuación

Ejecutar el archivo ciricuitmakerstup.exe para instalar el programa (Notas. Es un Demo versión Libre), y dar las opciones siguiente e instalar hasta que finalice la instalación

Una vez instalado aparecerá el acceso directo en el menú, tal como se ilustra a continuación:

Al dar click en el acceso directo se abrirá el programa y podrá realizar la simulación y unión de los componentes en Serie y Paralelo, tal como se muestra a continuación, para esto mirar el siguiente videotutorial: http://www.youtube.com/watch?v=-MmFCZSJeBM&feature=related

Ahora a Practicar:

Realizar el montaje y simulación de los siguientes circuitos

Ubicar en el simulador los amperímetros y voltímetros para medir voltaje y corriente en cada componente, verificar cumplimiento de la ley de Ohm, Leyes de Kirchoff, Ley de Watty realizar el cálculo matemático de los voltajes, corrientes y Potencia, calcular la Resistencia en cada elemento equivalente de cada circuito. (Pueden apoyarse del cuadro en excle que encontrarán en el siguiente vínculo, en Hoja Mixtos: https://spreadsheets.google.com/spreadsheet/pub?hl=es&hl=es&key=0Ao4JSo1tMzbhdFVjNlJyWUl0RFd5dFlHdExVd0hWQmc&output=xls)

ENLACES MATLAB ANALISIS TRANSITORIO CIRCUITOS DE ORDEN UNO Y DOS

Hola A continuación encontrarán los enlaces con los archivos del Laboratorio MATLAB para estos Sistemas

Programa en MATLAB Cálculo y Graficación Vl e Il
https://docs.google.com/leaf?id=0B44JSo1tMzbhOTE0MWMzMjQtMjkzNi00NjQ2LWIyMzctODhkZDJiMTM3OTA0&hl=es

Close all
L = input('ingresar valor bobina L=');
R = input('ngresar valor resistencia R=');
E = input('Ingrese Entrada E=');
t=1:0.1:10;
il=E/R.*(1-exp(-t/(L / R)));
vl=E.*exp(-t/(L/R));
plot(il)
pause
plot(vl)

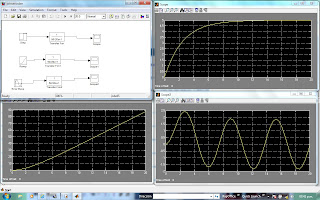

Archivo Simulink para Sistema Primer Orden
https://docs.google.com/leaf?id=0B44JSo1tMzbhMjE4MGViMDctNjA1Mi00NjRhLWIxODEtZDc2ZjFiNTMzNWVk&hl=es



Archivo Simulink para Sistema Subamortiguado https://docs.google.com/leaf?id=0B44JSo1tMzbhZTdhNzBmZDktNWI4Yi00MjViLTg2NmUtNDhhMDM1MjQ0OGFh&hl=es





Archivo Simulink para Sistema Críticamente Amortiguado https://docs.google.com/leaf?id=0B44JSo1tMzbhOWI4ZGExMWItNjViOC00NjRhLWExOTYtN2M3MjllZjkwZmNk&hl=es





Archivo Simulink para Sistema Sobreamortiguado
https://docs.google.com/leaf?id=0B44JSo1tMzbhY2ZlNzg1ZWMtMDBhOC00YjMwLTkwZjYtNzg3NjcxM2VkNjhk&hl=es

Cálculo Reactancias y Factor de Potencia

Dando click en el título o en el siguiente enlace puedes descargar o ejecutar online esta aplicación que realicé en Excel

https://docs.google.com/leaf?id=0B44JSo1tMzbhNzZiYWZmZTEtNjg0ZS00MTM1LWE0N2EtODllMmEwNWNhOWQx&hl=es&authkey=CLKn-fwC

Solución de Ecuaciones para Circuitos electricos de Mallas y Nodos en EXCEL Método de Cramer

Puedes descargar o usar el archivo online haciendo click en el título o en el siguiente enlace

Para cálculos de Corrientes con Ecuaciones de Malla o Tensiones con Ecuaciones de Nodo

http://www.youtube.com/watch?v=wmZR3V7yTkA&feature=related (En este enlace verás una introducción a la simulación en Circuitmaker 2000 Trial)
https://spreadsheets.google.com/spreadsheet/pub?hl=es&hl=es&key=0Ao4JSo1tMzbhdFVjNlJyWUl0RFd5dFlHdExVd0hWQmc&output=xls

Taller de Aplicación


a) Análisis de Mallas

b) Análisis de Nodos

Dados los siguientes circuitos realizar las ecuaciones de Nodos, y calcular las corrientes de Nodo, realizar su respectiva simulación
